SFV系列

您现在的位置:首页 » 产品中心 » TBI滚珠丝杠 » SFV系列

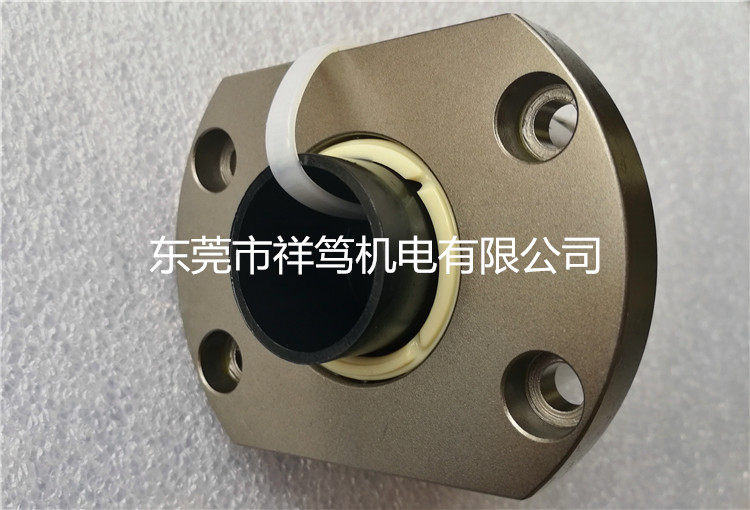

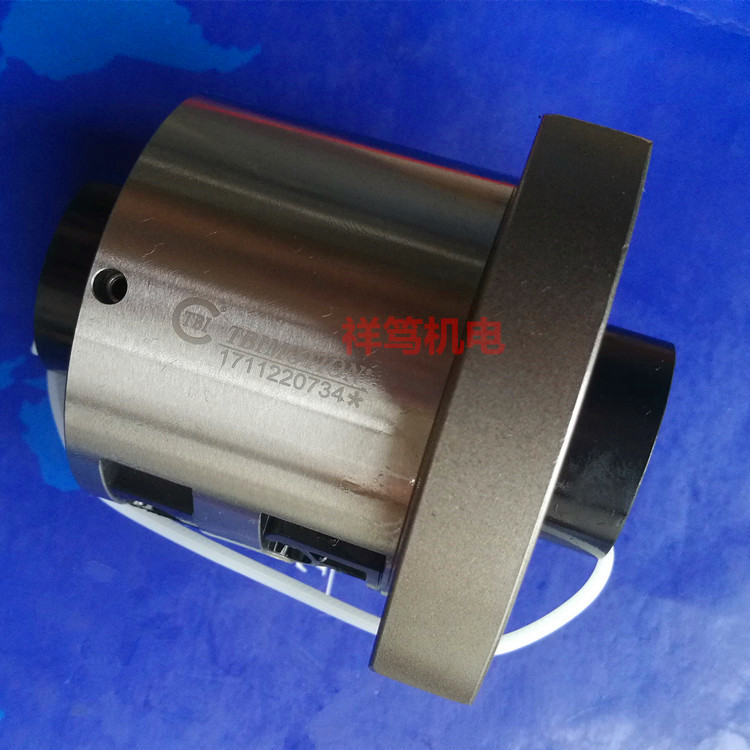

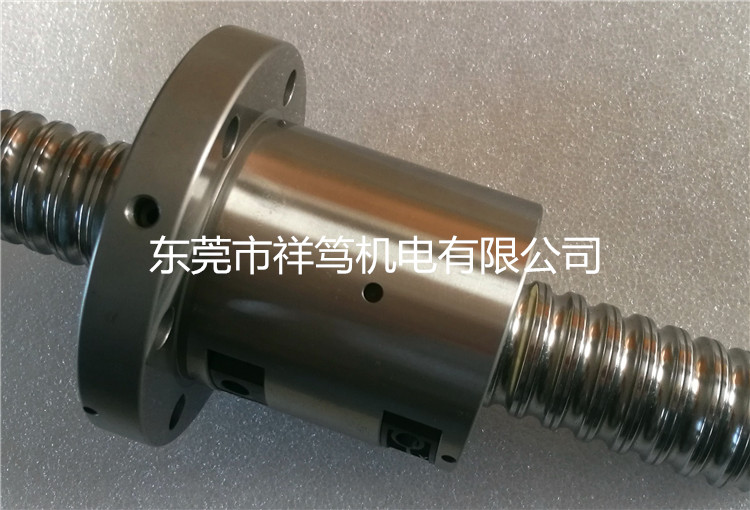

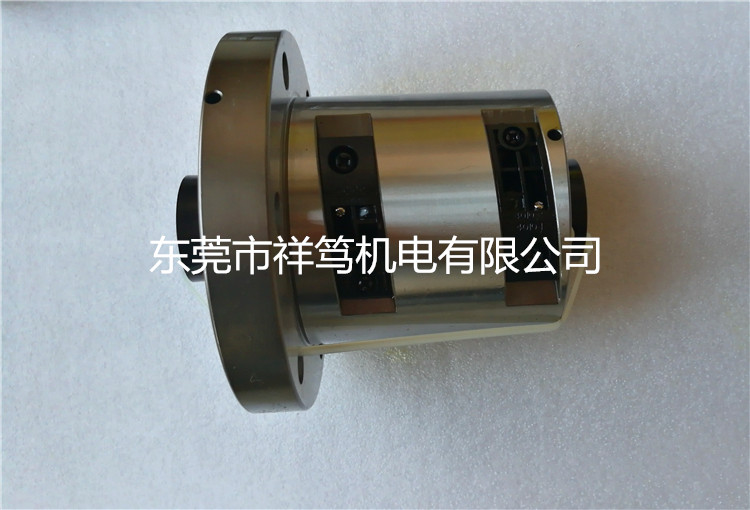

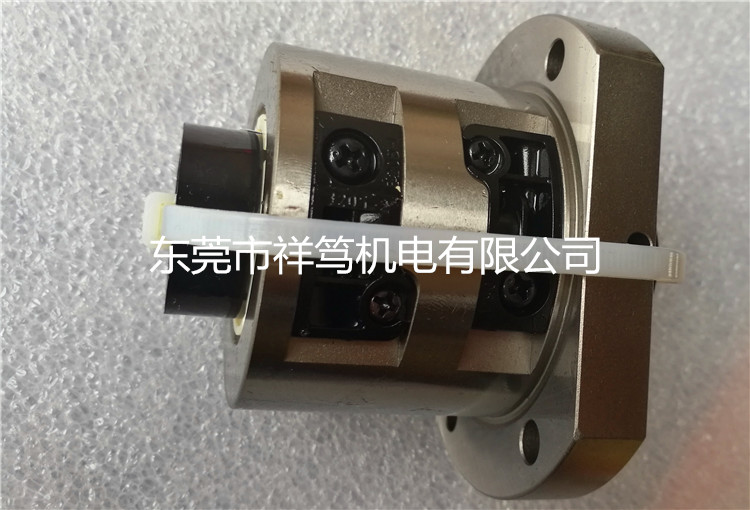

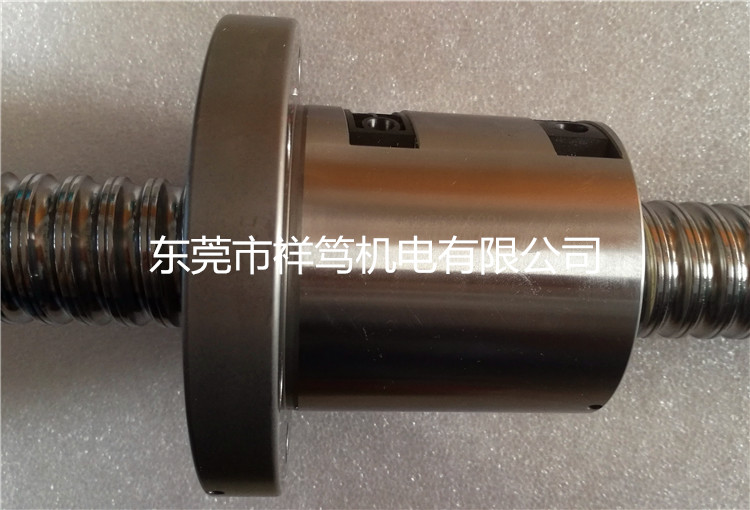

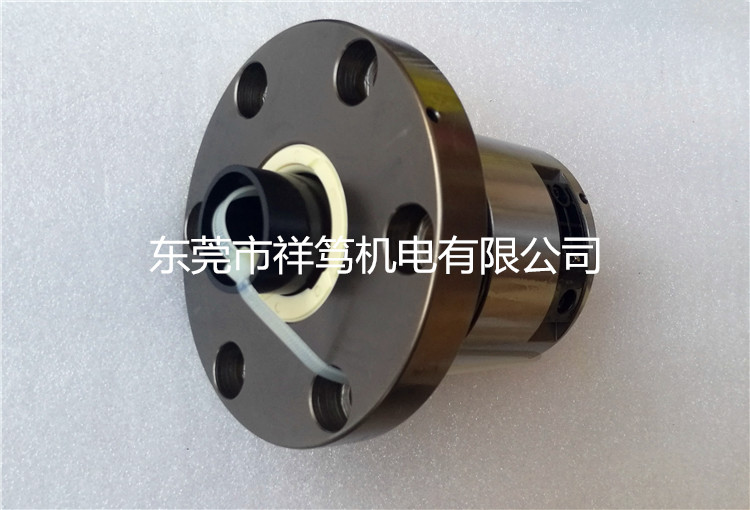

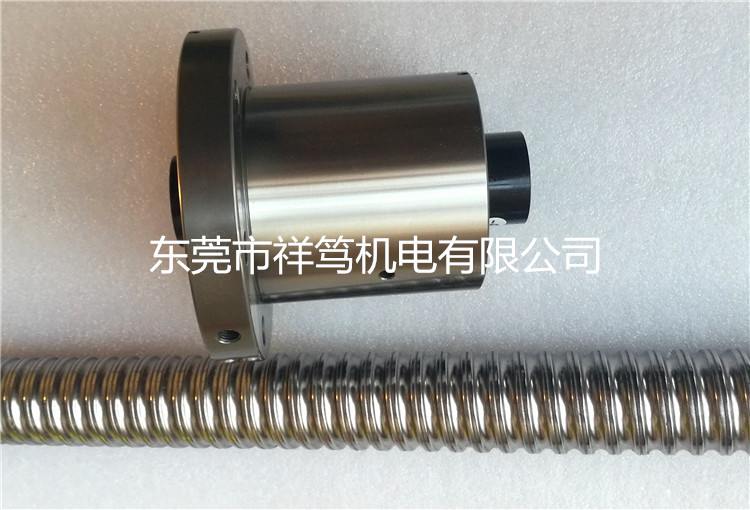

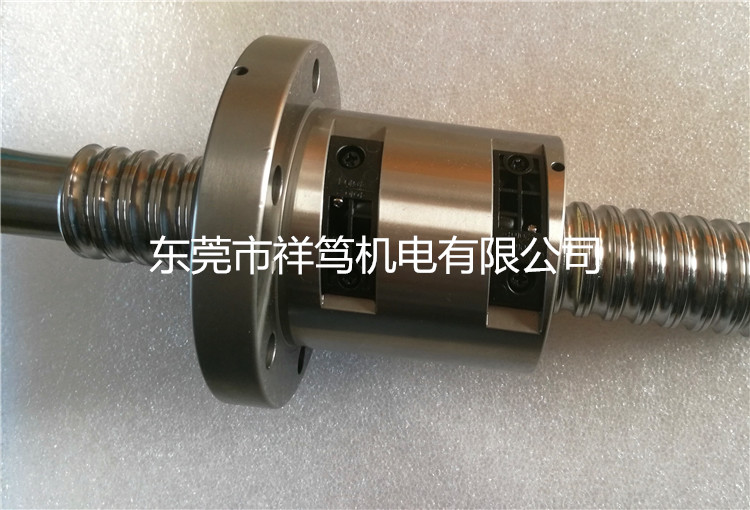

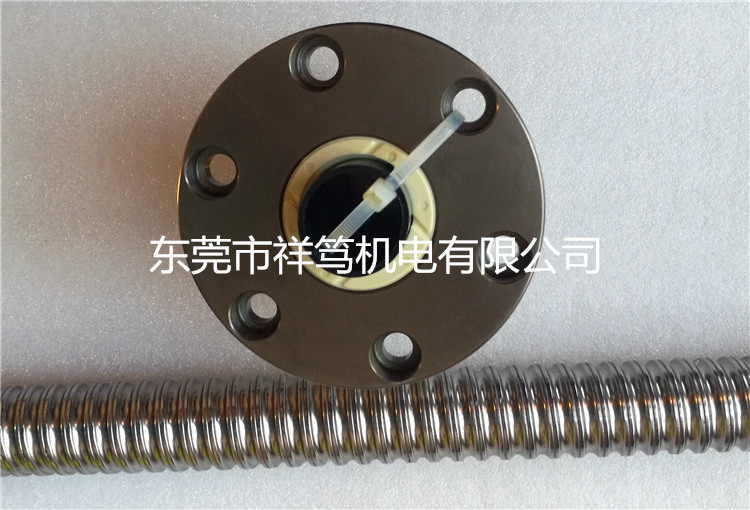

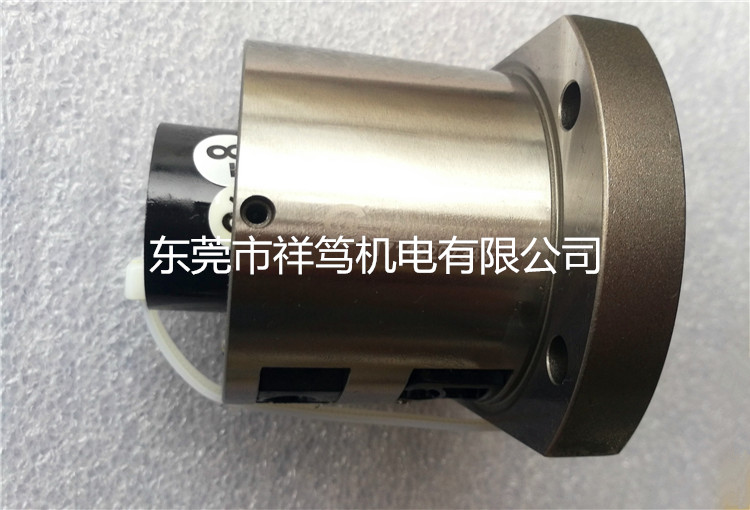

TBI滚珠丝杆SFV02005-4.8 外循环 重载型

详细介绍

滚珠丝杆常有特点:

1、与滑动丝杠副相比驱动力矩为1/3

由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。

2、高精度的保证

滚珠丝杠副是用日本制造的世界高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

3、微进给可能

滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

4、无侧隙、刚性高

滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

5、高速进给可能

滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。



TBI MOTION 滚珠螺杆-外循环重负荷系列

特色

1.外循环设计,可承受重负载及高速、高进给

2.低噪音循环设计

3.无间隙,高刚性



应用

适用于高速化机械、精密工具机、CNC机械、产业机械、电子机械…等

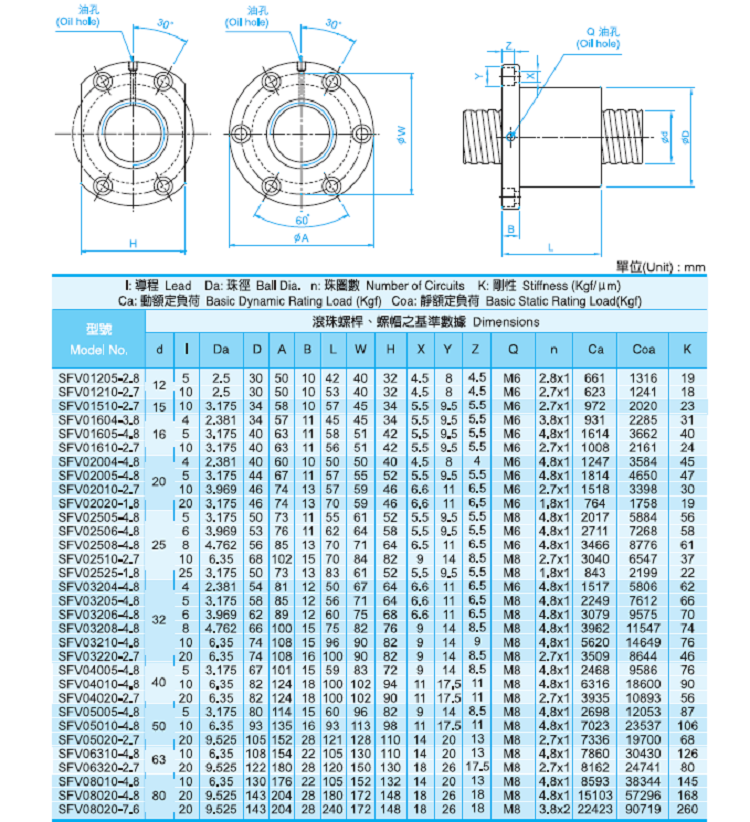

SFV2005滚珠丝杠参数
型号:SFV2005
丝杆外径:20
导程:45
珠径:3.175
螺母外径:44
法兰直径:67
法兰的厚度:11
螺母的长度:57
安装孔之间的距离:55
法兰的宽度:52
珠圈数4.8×1
动额定负荷:1814
静额定负荷:4650
刚性:47。







公称直径。即丝杠的外径,常见规格有12、14、16、20、25、32、40、50、63、80、100、120,不过请注意,这些规格中,祥笃机电一般只备16~50的货,也就是说,其他直径大部分都是期货(见单生产,货期大约在30~60天之间,日系产品大约是2~2.5个月,欧美产品大约是3~4个月)。公称直径和负载基本成正比,直径越大的负载越大,具体数值可以查阅厂家产品样本。这里只说明两个概念:动额定负荷与静额定负荷,前者指运动状态下的额定轴向负载,后者是指静止状态下的额定轴向负载。设计时参考前者即可。需要注意的是,额定负荷并非是大负荷,实际负荷与额定负荷的比值越小,丝杠的理论寿命越高。推荐:直径尽量选16~63。

导程。也称螺距,即螺杆每旋转一周螺母直线运动的距离,常见导程有1、2、4、6、8、10、16、20、25、32、40,中小导程现货产品一般只有5、10,大导程一般有1616、2020、2525、3232、4040(4位数前两位指直径,后两位指导程),其他规格多数厂家见单生产。导程与直线速度有关,在输入转速一定的情况下,导程越大速度越快。推荐:导程尽量选5和10。
