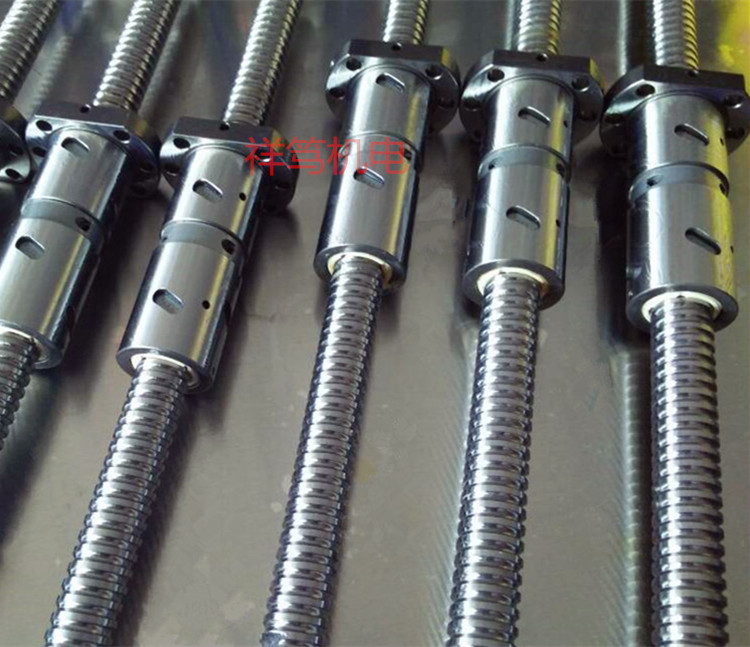

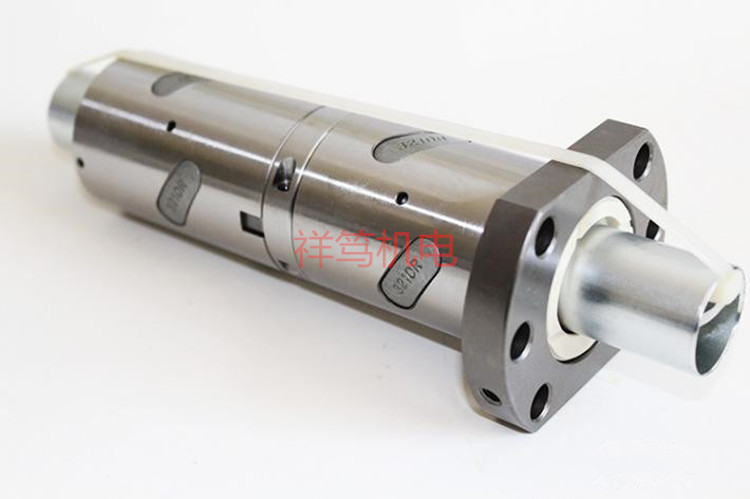

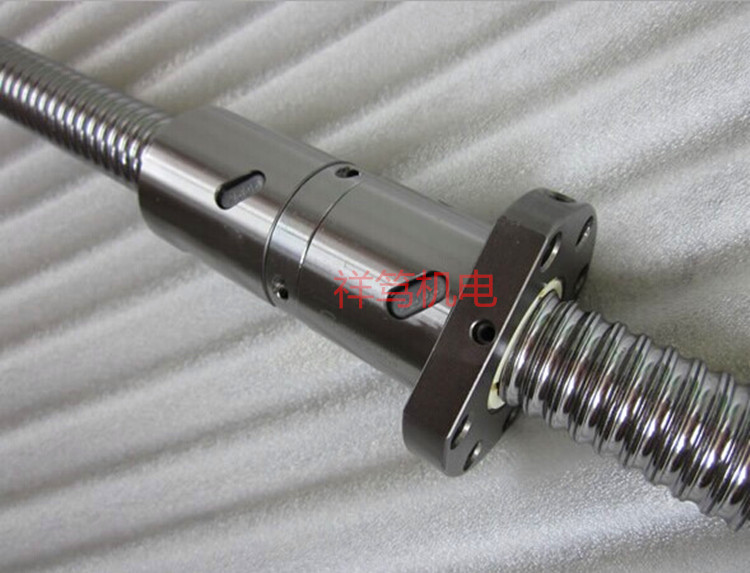

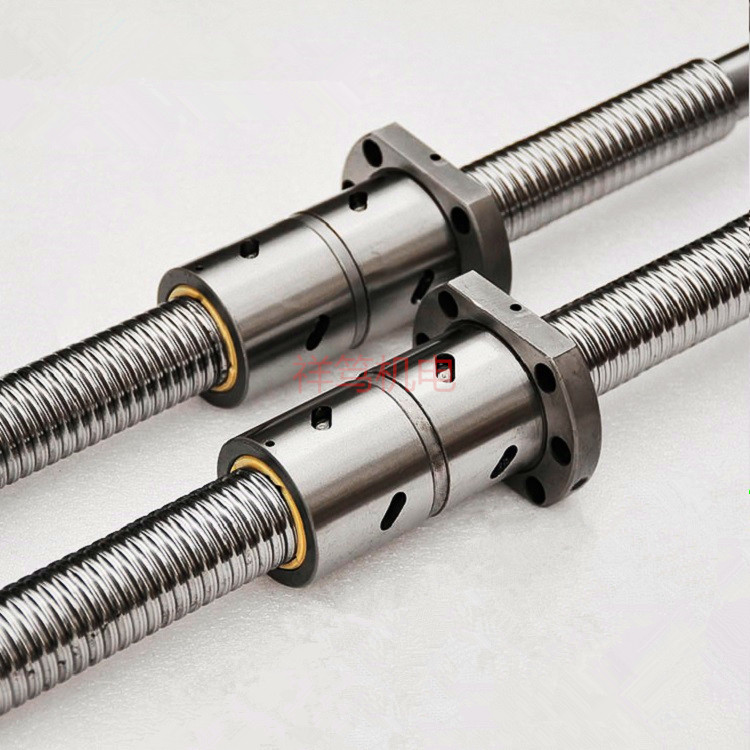

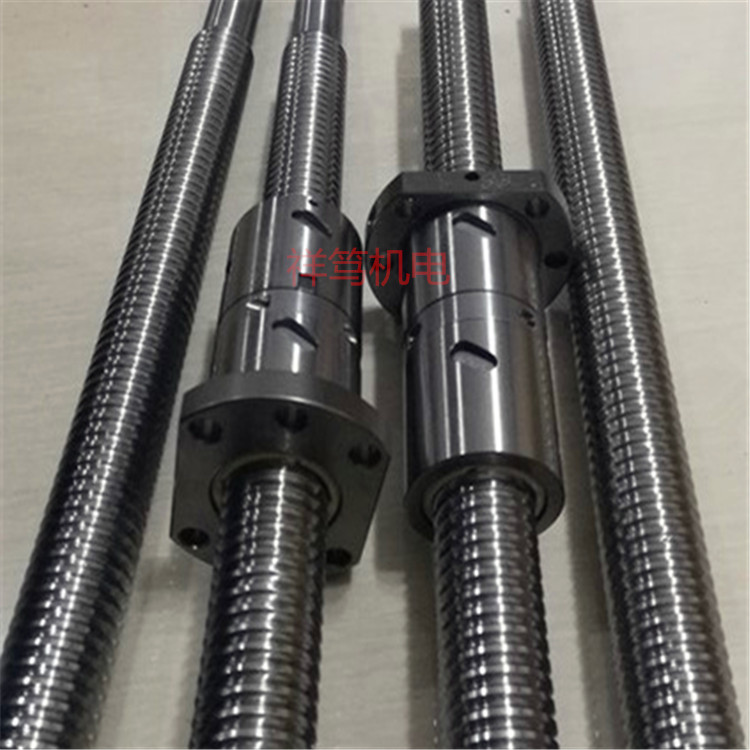

TBI滚珠丝杆DFU02005-4 内循环 双螺母

详细介绍

TBI MOTION 滚珠丝杆-内循环系列

(SCI系列&DFI系列&DFU系列&SFM系列&DFM系列&SFNI系列&SFI系列&SFNU系列&SFU系列)


特色:

内部循环设计,节省使用空间

驱动扭矩小,仅为滑动螺杆三分之一

高精度之保证

能微量进给,可控制在0.1微米以内

无间隙,高刚性



应用

  适合內部空间较小的机器、一般工具机、一般产业机械、自动化机械..等各项設备

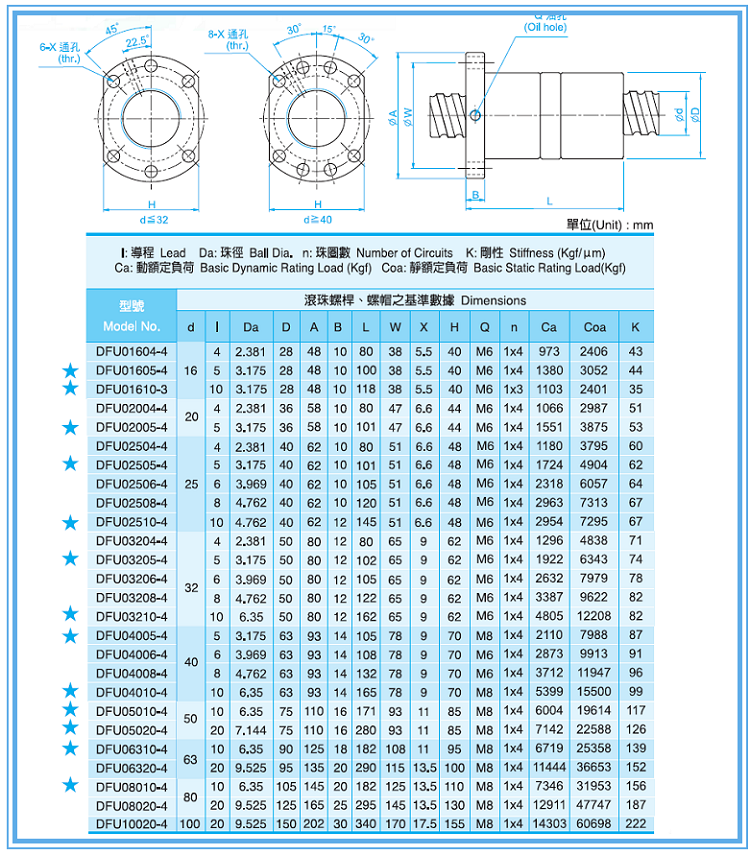

DFU2005滚珠丝杆参数
型号:DFU2005
丝杆外径:20
导程:5
珠径:3.175
螺母外径:36
法兰直径:58
法兰的厚度:10
螺母的长度:101
安装孔之间的距离:47
法兰的宽度:44
珠圈数:1×4
动额定负荷:1551
静额定负荷:3875
刚性:53。


台湾TBI滚珠丝杠安装要注意事项:

1、丝杠套必须保持干净及擦拭清洁。

2、不使异物进入螺母内。

3、不可任意敲打,并保持外观不碰撞伤。

4、安装面的表面修整及清洁要彻底。

5、合宜的公差及的校正。

6、适宜的润滑。

7、不可将丝杠与螺母分离。

8、在丝杠两端加装防撞器,以避免运转超过行程极限而损伤滚珠丝杠
