BSH系列

您现在的位置:首页 » 产品中心 » TBI滚珠丝杠 » BSH系列

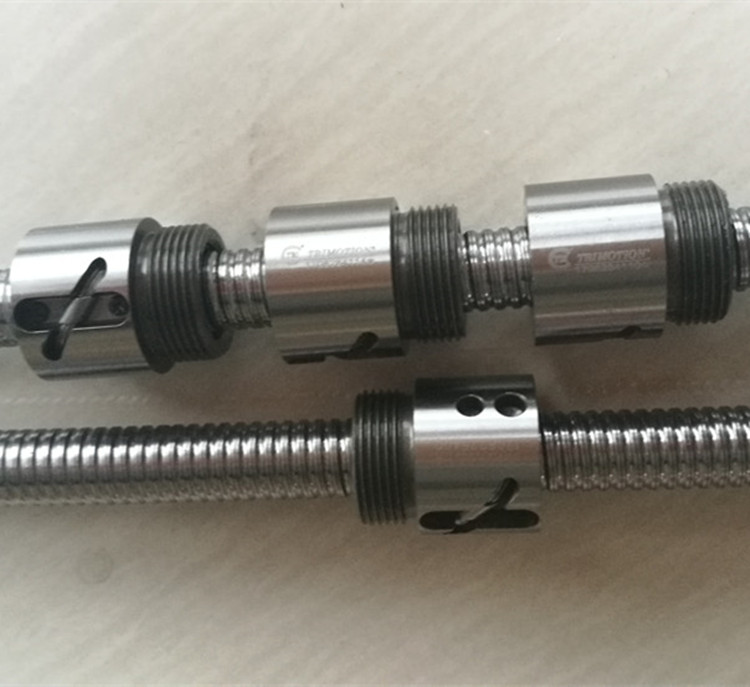

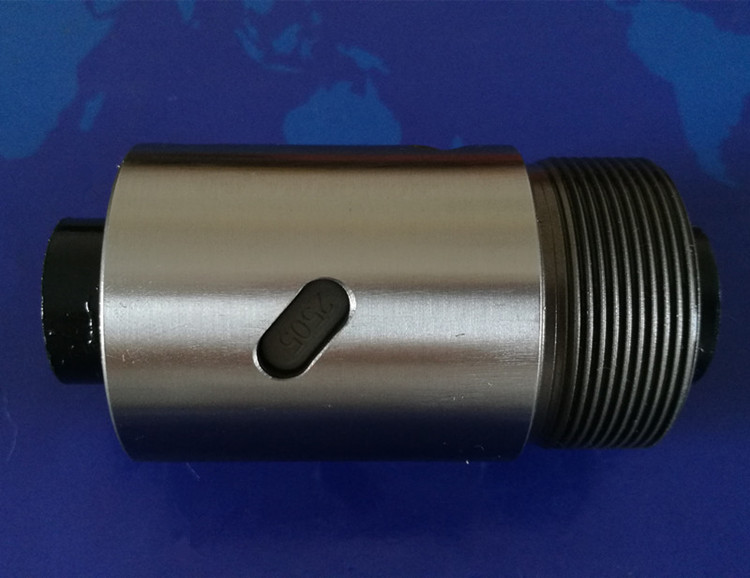

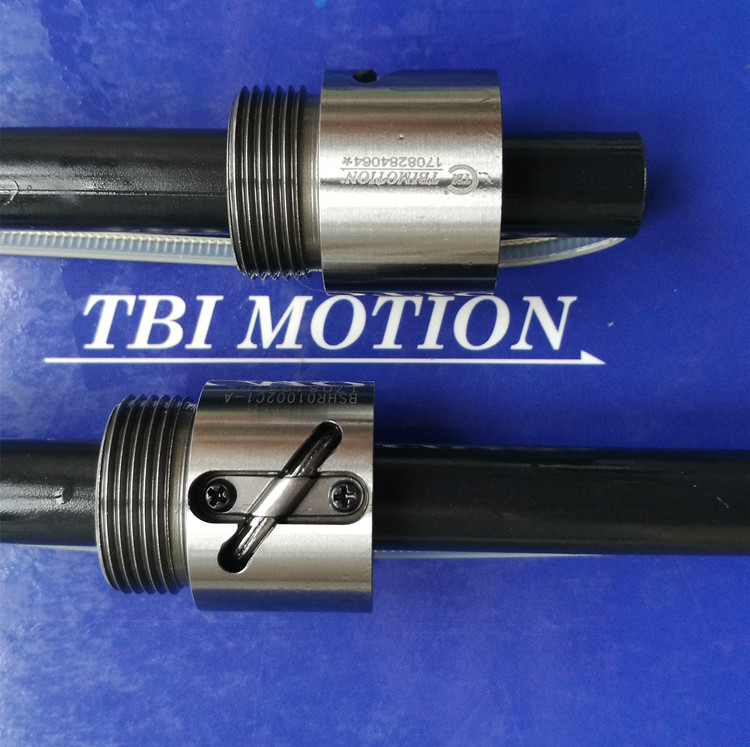

TBI滚珠丝杆BSHR01605-3 无法兰型螺母

详细介绍



产品详细信息:BSHR01605滚珠丝杆!
产品品牌:TBI
型号:BSHR01605
导程:5
珠径:3.175
钢球循环圈数:3
刚性:25
动额定负荷:1077
静额定负荷:2289

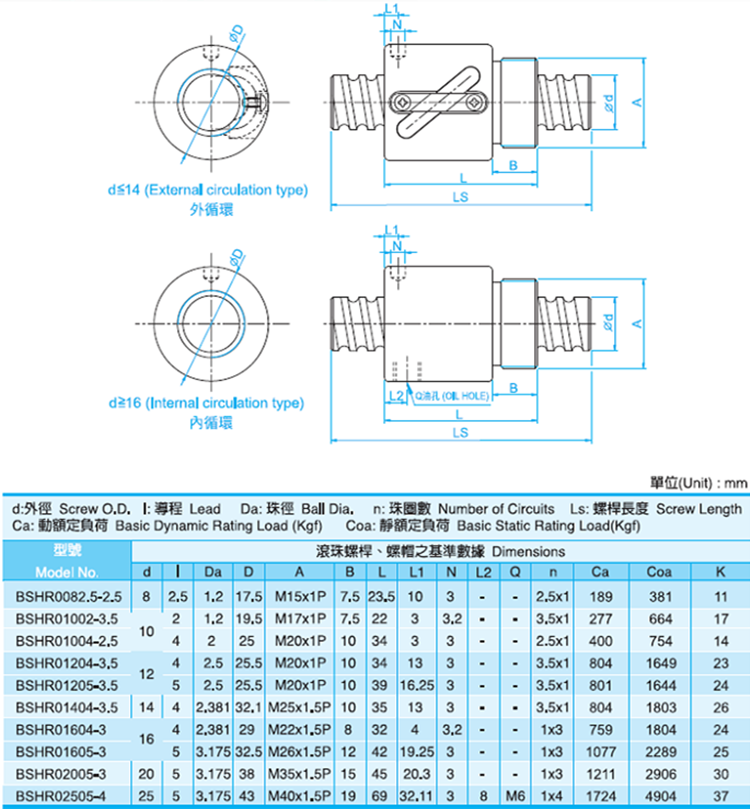

D:是螺母外径:32.5
d:丝杆外径:16

材料與熱處理
品名 材料 熱處理 硬度
螺桿 SCM450
S55C
CF53
感應熱處理 HRC58°~62°
螺帽 SCM415 滲碳熱處理 HRC58°~62°
鋼珠 SUJ2   HRC60° UP


全球传动科技股份有限公司(TBI MOTION) 为台湾传动元件专业制造厂,TBI MOTION掌握关键核心技术,专注创新研发与设计,拥有多项产品设计专利并且通过ISO9001认证,1986年成立至今,经销营业据点分布全球,品质保证、供货稳定,广获各国客户的肯定。

TBI MOTION产品线齐全、MIT台湾制造生产,主要产品:滚珠螺杆、线性滑轨、滚珠花键、旋转式滚珠螺杆/花键、单轴机器人、直线轴承、联轴器、螺杆支撑座..等。 产品的应用范围非常广泛,实际应用于以下产业:
1.
自动化工业  2. 半导体工业  3. 产业级机械  4. 医疗级工业  5. 绿能设备  6. 工具机机械   7.机器人产业   8. 自动仓储系统  等相关产业,TBI MOTION
在各领域均有优异的成绩,同时提供客户技术支援、产业分析等差异化服务以满足客户需求。

TBI滚珠丝杆是工具机和精密机械上常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。其有以下几项特征:

1、与滑动丝杆副相比驱动力矩为1/3

由于TBI滚珠丝杆副的丝杆轴与滚珠丝杆间有很多滚珠在做滚动运动,所以能得到较高的运动效率,与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。

2、高精度的保证

TBI滚珠丝杆副是用日本制造的世界高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

3、微进给可能

TBI滚珠丝杆副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

4、无侧隙、刚性高

TBI滚珠丝杆副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(TBI滚珠丝杆内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

5、高速进给可能

TBI滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。
