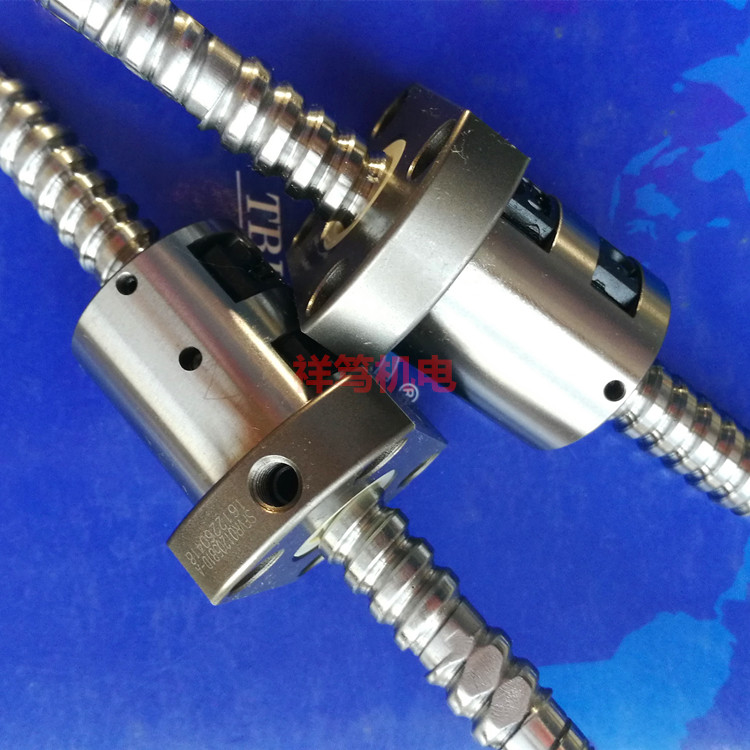

TBI滚珠丝杆SFV01205-2.8 外循环 重载型

详细介绍

TBI MOTION 滚珠螺杆-外循环重负荷系列

特色

1.外循环设计,可承受重负载及高速、高进给

2.低噪音循环设计

3.无间隙,高刚性


应用

适用于高速化机械、精密工具机、CNC机械、产业机械、电子机械…等



SFV1205滚珠丝杆参数
型号:SFV1205
丝杆外径:12
导程:5
珠径:2.5
螺母外径:30
法兰直径:50
法兰的厚度:10
螺母的长度:42
安装孔之间的距离:40
法兰的宽度:32
珠圈数:2.8×1
动额定负荷:661
静额定负荷:1316
刚性:19。




TBI滚珠丝杆的定义

TBI滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺母、螺杆和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,TBI滚珠丝杆被广泛应用于各种工业设备和精密仪器。   TBI滚珠丝杆是工具机和精密机械上常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。TBI滚珠丝杆又称滚珠螺杆和滚珠丝杠。TBI滚珠丝杆又称为:滚珠螺杆,滚珠丝杠,滚珠丝杆,导螺母。TBI滚珠丝杆精度公差:C10,C7,C5,C3,C2,C1----数字越小,精度越高。丝杆长为6米,可根据客户需要截取所需尺寸,并加工丝杆两端。
