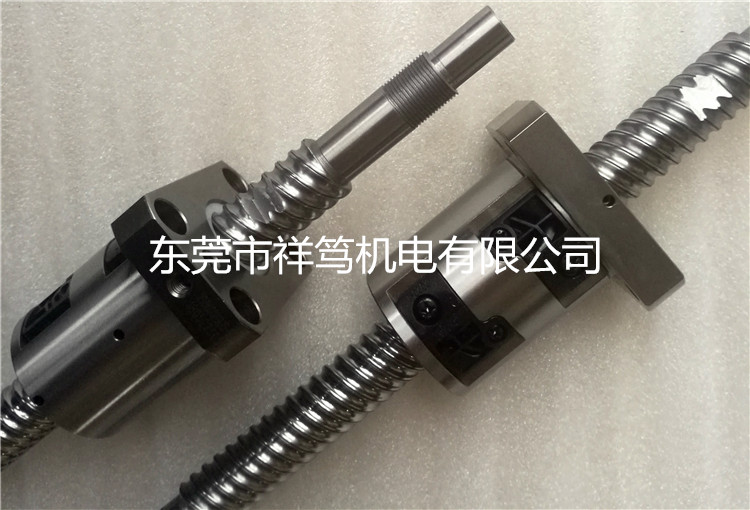

TBI MOTION 滚珠螺杆-外循环重负荷系列
特色
1.外循环设计,可承受重负载及高速、高进给
2.低噪音循环设计
3.无间隙,高刚性
应用
适用于高速化机械、精密工具机、CNC机械、产业机械、电子机械…等

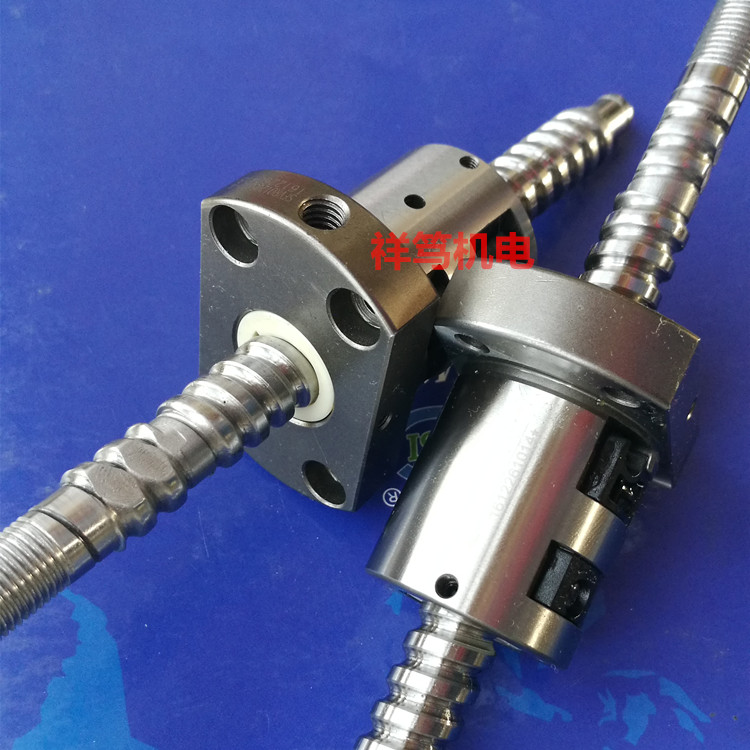

SFV1210滚珠丝杠参数
型号:SFV1210
丝杆外径:12
导程:10
珠径:2.5
螺母外径:30
法兰直径:50
法兰的厚度:10
螺母的长度:53
安装孔之间的距离:40
法兰的宽度:32
珠圈数:2.7×1
动额定负荷:623
静额定负荷:1241
刚性:18。
TBI滚珠丝杆的特点:
1、圆滑的动作性
TBI滚珠丝杆具有比滑动丝杆更高的效率,所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。TBI滚珠丝杆即使给予预压,亦能维持圆滑的动作特性。
2、无背隙与高刚性
TBI滚珠丝杆采用哥德式(Gothic arch)满槽形状、轴方向间隙调整至极小亦能轻易转动。 TBI滚珠丝杆的优异耐久性;又于1个或者2个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。
3、优异的耐久性
TBI滚珠丝杆以积累多年的生产技术为基础,采用严谨的材料籍高度热处理及加工技术,可供给耐久性的制品。
TBI滚珠丝杆使用上的注意事项
1、润滑
使用TBI滚珠丝杆时,必须具有足够的润滑,如果润滑不够会发生与金属接触,导致摩擦与磨耗的增加,造成故障或是寿命短等。
2、防压
TBI滚珠丝杆与滚动轴承一样当有混入异物或水分等时,磨损会增加,有时会导致破损。
3、偏荷重
当偏荷重现象发生时,将直接影响丝杆的寿命及噪音,且多随着运转不顺的手感,若丝杆空载时与组装后顺畅度不同,除了注意丝杆本身的精度外,大多是组合精度不良产生偏荷重现象。
