SOT系列

您现在的位置:首页 » 产品中心 » 滚珠花键 » SOT系列

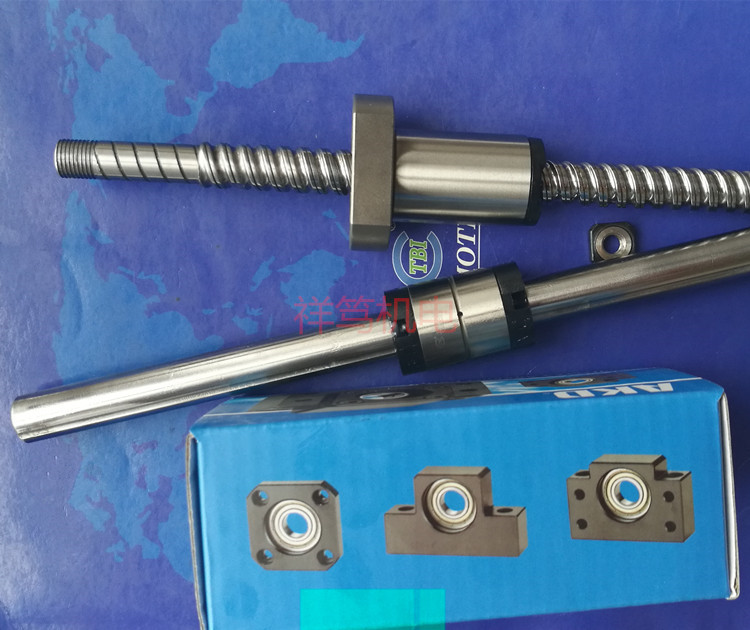

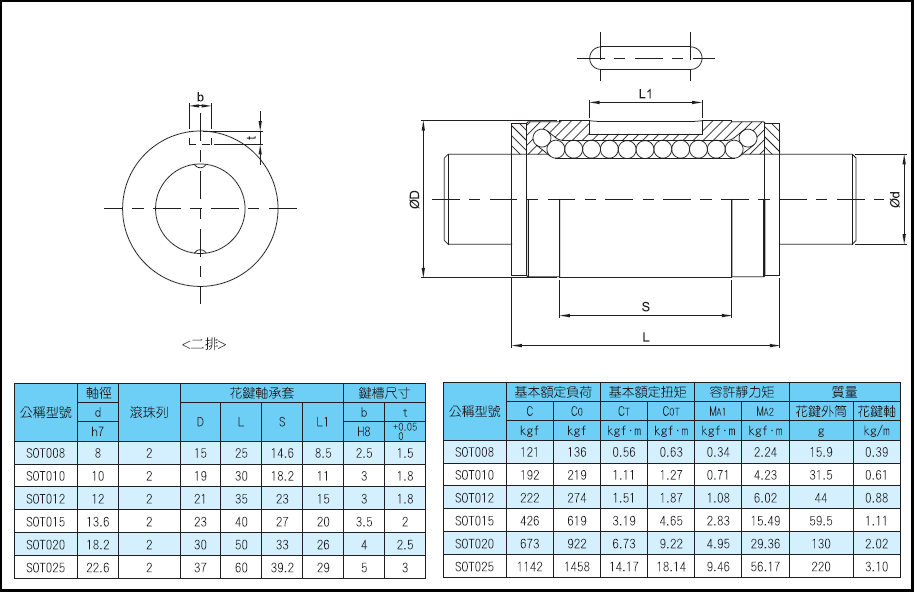

TBI花键 SOT020 TBI精密滚珠花键

详细介绍

滚珠花键介绍

   滚珠花键是利用装在花键轴外筒内的滚珠,在精密研磨的滚动沟槽中,同时进行平滑滚动及传递力矩, 采用独特之接触点设计,具有更大之接触角度(40°),除了具有高度之灵敏性外,更能大幅提升负载之能力,适用于振动冲击负荷作用过大、定位精度要求高、以及需要高速运动性能的环境,在这类环境下也能发挥有效的作用。同时,即使代替直线滚珠衬套使用时,因轴径相同的情况下,滚珠花键所具有的额定负荷是线性衬套的十几倍,所以能使设计变得十分小巧,即使在悬臂负荷、力矩等作用的情况下,也可安全使用且 具有高耐用性。


滚珠花键的优点

大负荷容量

滚珠的滚动沟槽采精密研磨成型,且采用哥德型40°角接触,因接触角度大,故在径向和扭矩方向都具有很大的负荷容量。

旋转方向零间隙

通过采用接触角度为40°的相对2 ~ 4排滚珠列,将花键轴与花键外筒结合,并可透过调整 预压方式,使旋转方向的间隙可为零。

高度灵敏性

由于钢珠接触点采特殊之设计,除高刚性外更具灵敏性,并可降低能量之浪费。

高刚性

由于接触角大,故具有高刚性,并可视情况施加恰当的预压,所以能获得较高的扭矩刚性、力矩刚性。

装配简单

由于采用特殊之设计,即使将花键外筒从花键轴脱离,钢珠也不会脱落。故而装配、保养、检查都很容易进行。




TBI MOTION 滚珠花键-SO系列

特色

SO系列分为现配型及单出型两种,两者的规格尺寸相同

1.现配型

TBI MOTION原厂依客户订单裁切花键轴、装配花键外筒出货,其组装精度可达到超高精度。

2.单出型

花键轴、花键外筒则可单独出货,使用上较为便利,但组合精度无法达到超高精度,而TBI MOTION在制程上仍有严格的品质控管,故单出型之精度目前已达到世界级的水准且装配容易,客户可自行备货加工组装,相当地容易。



应用

机械产业、自动代工业、半导体产业





精密滚珠花键副是一种直线运动系统:  花键套与花键轴进行相对直线运动。当花键套利用其中的钢球在经过精密磨削的花键轴上作直线运动的同时,又可以传递扭矩。当扭矩由花键轴施加到花键套上或由花键套施加到花键轴上,扭矩方向上的滚珠同时平稳,均匀传递载荷。滚珠花键副可以将旋转方向的间隙控制在零间隙或过盈,可以进行高速直线运动,高速旋转运动。
