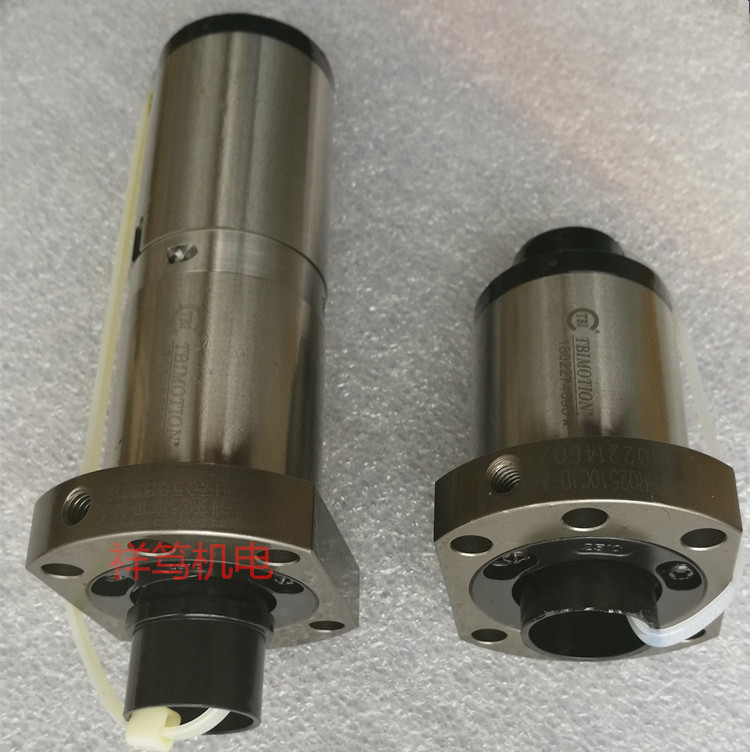

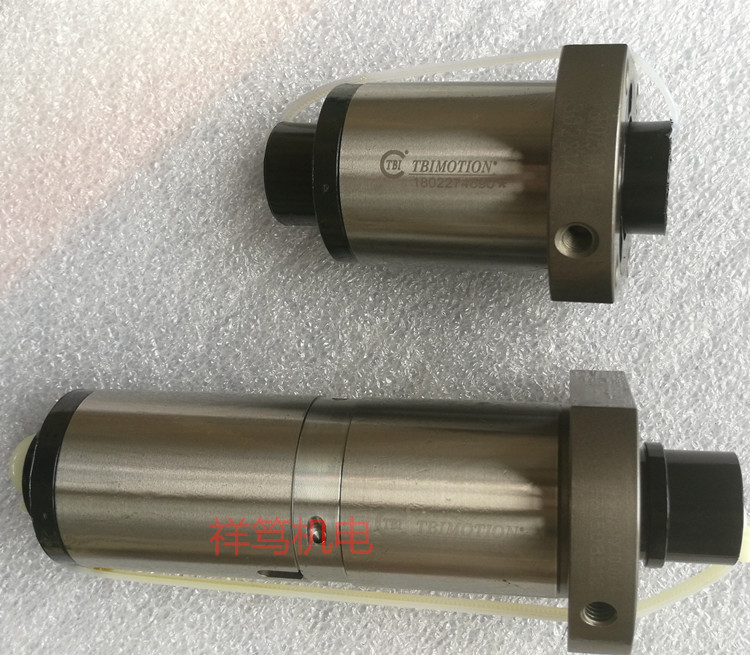

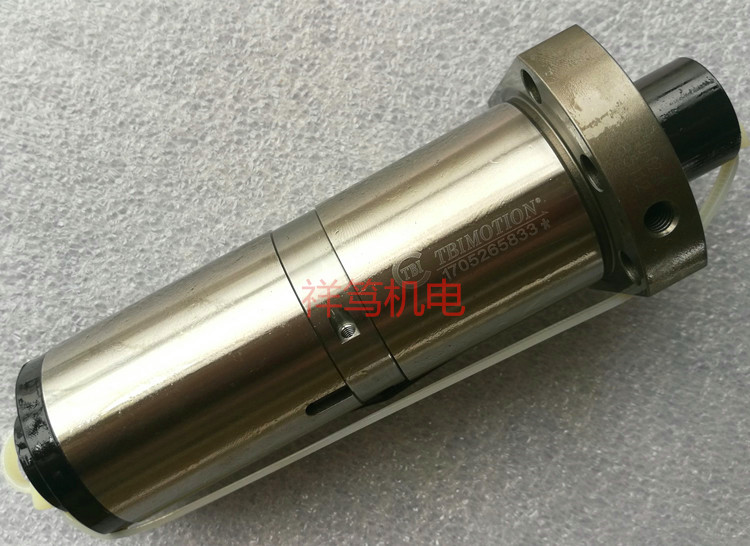

TBI 滚珠丝杆DFS04005-3.8 静音型 双螺母

详细介绍



TBI滚珠丝杆的定义:

滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杆被广泛应用于各种工业设备和精密仪器。

滚珠丝杆是工具机和精密机械上常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠。



S型螺帽:

此种型式是由钢珠滚动于螺杆与螺帽之间的满槽而前进,再经由循环器两端之路径做回流。循环方式类似于E型螺帽。

此型之循环器的钢珠,会沿着螺纹的方向运行,加上钢珠之隔音如防压设计,所以运转时的噪音将被消抵。此外,S型螺帽的安装空间跟其他型螺帽相比较小,所以特别适合高速及轻负荷之设计。





TBI MOTION 滚珠螺杆-端盖式循环高速系列



特色

1.端盖式循环设计,高速静音,高Dm-N

2.特殊循环设计,即使高导程也能保有高顺畅性

3.专利防尘设计,防尘效果佳

4.规格种类其全,多种导程尺寸皆有生产

5. 无间隙,高刚性



应用
适用于高速机床、CNC机床、精密专用机、电子生产设备、 医学设备 ..

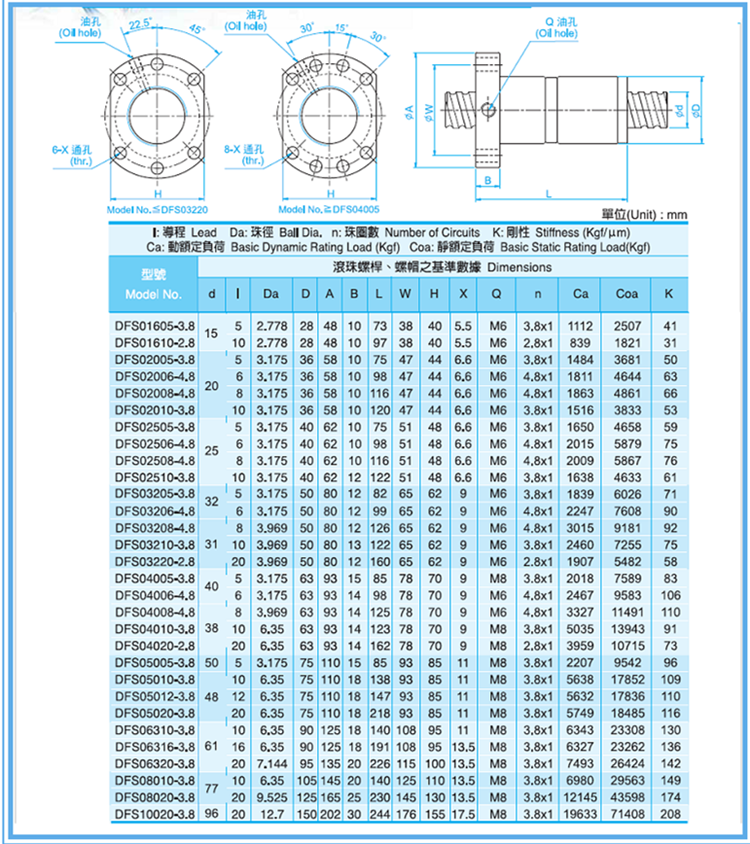

型号:DFS4005
丝杆外径:40
导程:5
珠径:3.175
螺母外径:63
法兰直径:93
法兰的厚度:15
螺母的长度:85
安装孔之间的距离:78
法兰的宽度:70
珠圈数:3.8×1
动额定负荷:2018
静额定负荷:7589
刚性:83。






注意事项:


润滑

使用滚珠丝杆时,必须具有足够的润滑,如果润滑不够会发生与金属接触,导致摩擦与磨耗的增加,造成故障或是寿命短等。


防压

滚珠丝杆与滚动轴承一样当有混入异物或水分等时,磨损会增加,有时会导致破损。


偏荷重

当偏荷重现象发生时,将直接影响丝杆的寿命及噪音,且多随着运转不顺的手感,若丝杆空载时与组装后顺畅度不同,除了注意丝杆本身的精度外,大多是组合精度不良产生偏荷重现象。
