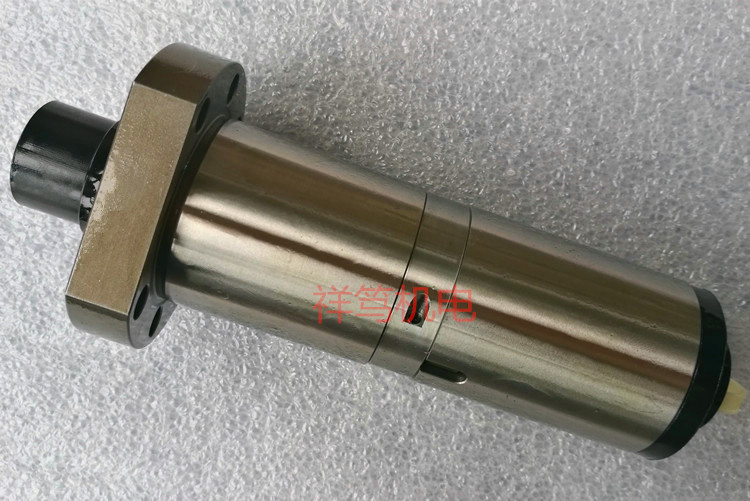

TBI 滚珠丝杆DFS05020-3.8 静音型 双螺母

详细介绍



TBI滚珠丝杠高信赖性:

是以多年来所累积的制品技术为基础,从材料、热处理、制造、检查至出货,都是以严谨的品保制度来加以管理,因此具有高信赖性。


圆滑的动作性:

TBI滚珠丝杠具有比滑动丝杠更高的效率,所需扭矩只有30%以下。可轻易将直线运动转换成回传运动。滚珠丝杆即使给予预压,亦能维持圆滑的动作特性。


TBI滚珠丝杠无背隙与高刚性:

TBI滚珠丝杠采用哥德式满槽形状,轴方向间隙调整至极小亦能轻易转动。又于1个或者2个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。





S型螺帽(端盖式循环方式):

此种型式是由钢珠滚动于螺杆与螺帽之间的满槽而前进,再经由循环器两端之路径做回流。循环方式类似于E型螺帽。

此型之循环器的钢珠,会沿着螺纹的方向运行,加上钢珠之隔音如防压设计,所以运转时的噪音将被消抵。此外,S型螺帽的安装空间跟其他型螺帽相比较小,所以特别适合高速及轻负荷之设计。





TBI MOTION 滚珠螺杆-端盖式循环高速系列



特色

1.端盖式循环设计,高速静音,高Dm-N

2.特殊循环设计,即使高导程也能保有高顺畅性

3.专利防尘设计,防尘效果佳

4.规格种类其全,多种导程尺寸皆有生产

5. 无间隙,高刚性



应用
适用于高速机床、CNC机床、精密专用机、电子生产设备、 医学设备 ..



型号:DFS5020
丝杆外径:48
导程:20
珠径:6.35
螺母外径:75
法兰直径:110
法兰的厚度:18
螺母的长度:218
安装孔之间的距离:93
法兰的宽度:85
珠圈数:3.8×1
动额定负荷:5749
静额定负荷:18485
刚性:116。






台湾TBI滚珠丝杠安装要注意事项:

1、丝杠套必须保持干净及擦拭清洁。

2、不使异物进入螺母内。

3、不可任意敲打,并保持外观不碰撞伤。

4、安装面的表面修整及清洁要彻底。

5、合宜的公差及的校正。

6、适宜的润滑。

7、不可将丝杠与螺母分离。

8、在丝杠两端加装防撞器,以避免运转超过行程极限而损伤滚珠丝杠。
